Разгон увеличения зрительных труб
Суть апгрейда заключается в том, что мы за главным окуляром нашего инструмента (зрительной трубы, бинокля или телескопа) мы ставим дополнительный окуляр, а он, в свою очередь, увеличивает изображение, даваемое первым окуляром.
Значит, сначала нам нужно где-то найти окуляр. Это может быть как специальный окуляр для телескопа, так и окуляр из-под микроскопа. Особой роли это не играет, единственное, что специальный окуляр для телескопа лучше, но он и подороже будет. Я разгонял свою трубу (ЗРТ-457М) при помощи обычного микроскопного окуляра К15х с фокусом примерно 13мм, и получал довольно хорошее изображение примерно на 150-200х.200х.200х.
Вторая деталь, необходимая нам для разгона - это двойная трубка, состоящая ещё из 2-ух трубочек, которые с несильным трением входят в друг друга. В одну трубочку мы вставляем наш дополнительный окуляр, а вторую присоединяем к штатному окуляру Зрительной трубы. Далее один тубус вставляем в другой, и получаем при этом конструкцию, посредством которой можно изменять расстояния между штатным и дополнительным окулярами. Соответственно, чем больше расстояние - тем больше итоговое увеличение.
Теперь немного о том, как изготовить эти 2 трубочки. Можно прибегнуть к помощи токаря/слесаря и заказать соответствующие детальки из металла, но в таком случае надо будет придумать ещё и крепление (например, контрящие винты насквозь трубки к окуляру). А можно прибегнуть к более дешёвому\простому способу: самим изготовить эти трубочки. Хочу отметить, что в своё время я их сделал сам и ни о чём не жалею, потому как получились они весьма и весьма хорошие, а времени на всё про всё у меня ушло всего минут 15. Вообщем технология проста: берём лист какой-нибудь плотной бумаги (я, например, использовал лист формата А4) и вырезаем из неё 2 аккуратные полоски. Затем из них сворачиваем трубочки необходимых Вам диаметров (зависит от диаметра окуляров и окулярного узла зрительной трубы) и длины (чем длиньше конструкция - тем больше увеличение, однако не увлекайтесь сильно). Ах, да, забыл сказать: обязательно зачерните трубочки внутри! Это сильно помогает!
Осталось приделать эту конструкцию к нашей зрительной трубе. Дополнительный окуляр мы просто вставляем в трубочку. Тоже самое производим и с самими трубочками: одна в другую. Только не забудьте, что и окуляр, и трубочки должны ходить туго, иначе конструкция получится слишком хлипкой и может разлететься в любой момент. Теперь самым сложным моментом осталось присоединение нашей системы к инструменту. У моей ЗРТ очень специфическая форма фокусёра и мне пришлось придумать систему, описанную ниже. Берём 2 "резиночки" и с их помощью просто привязываем конструкцию к окулярному узлу. Может показать слишком хлипко, но если включить фантазию и усердие, запросто можно сварганить конструкцию достаточной жёсткости... что я и сделал.
Фокусировочный узел моей ЗРТ. Как видите, форма весьма оригинальна... блок с призмами, кстати, при желании можно вывернуть - качество изображения повысится, только переходник надо будет выточить.
Свинтил наглазник. Так проще.

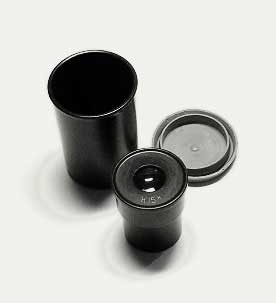

Микроскопный окуляр К15х, которым я и разгонял ЗРТ. Рядом стоит коробочка из-под плёнки, в которой я и храню этот окуляр.
Собственно, 2 трубочки, из которых впоследствии мы и сделаем наше "разгонное" устройство.

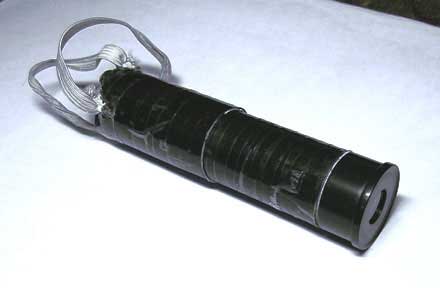

Разгонное устройство в сборе... посредством резинок присоединяется к окулярному узлу ЗРТ.

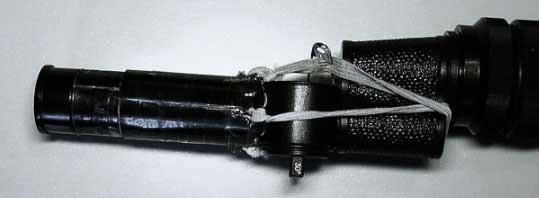

Всё! Моя ЗРТ разогнана! :)
Удачи!
